№52. Одноэтажный каркасный дом 8х9

Проект №52 представляет собой каркасно-щитовую систему с эркером, разработанную для условий умеренного климатического пояса, характерного для Белгородской области. Габаритные размеры здания в плане составляют 8х9 метров, что позволяет классифицировать данный объект как малометражный жилой дом, пригодный как для сезонного, так и для постоянного проживания после выполнения соответствующих теплотехнических расчётов. Конструктивная схема здания запроектирована на основе деревянного каркаса, собираемого из пиломатериалов хвойных пород, соответствующих требованиям ГОСТ 8486 и ГОСТ 24454 в части сортамента и влажности. Заводская готовность домокомплекта предполагает поставку на строительную площадку всех элементов каркасного здания, включая детали эркера, стропильной системы и ограждающих конструкций.

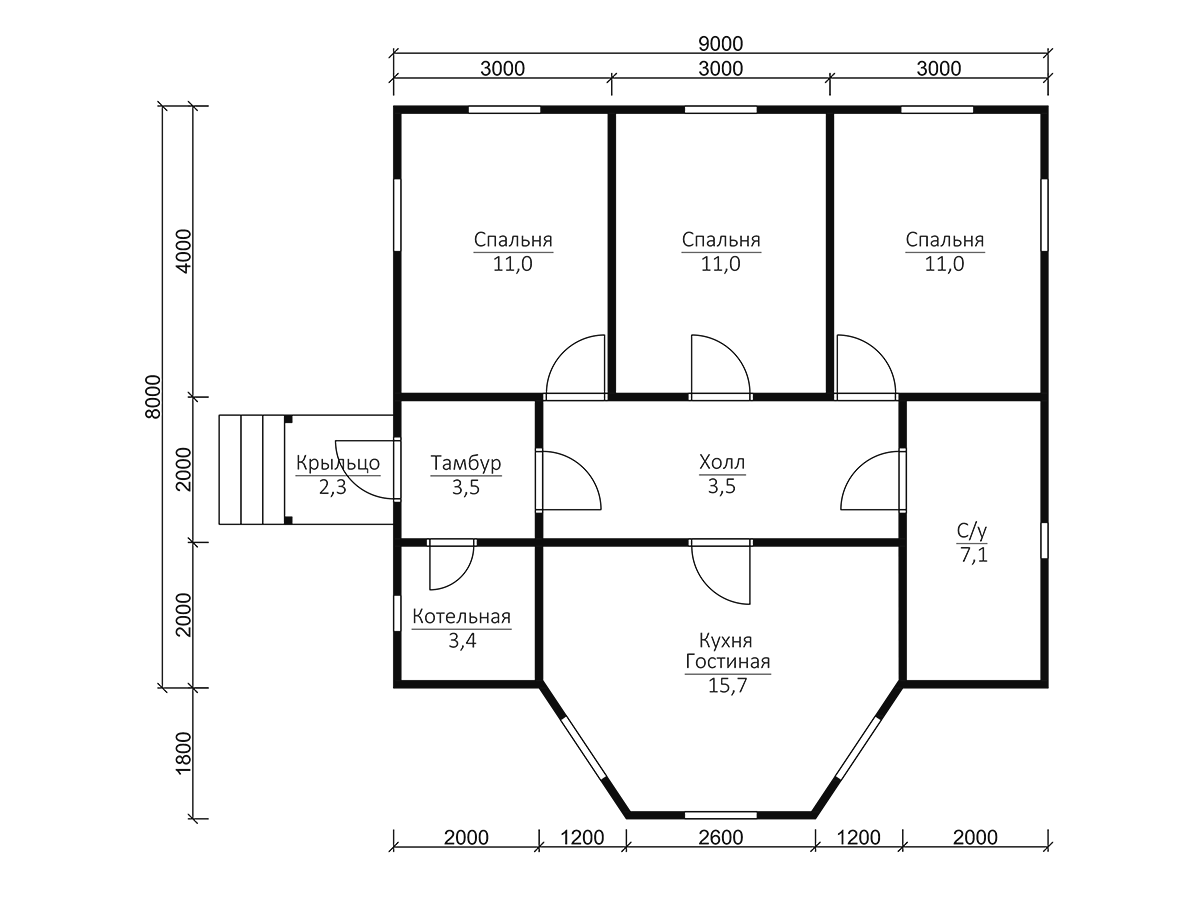

Архитектурно-планировочное решение базируется на принципах функционального зонирования, обеспечивающего оптимальную площадь помещений при заданных габаритах. Устройство эркера позволяет увеличить полезный объём гостиной или кухни-столовой без изменения основных размеров фундамента, что подтверждено чертежами и эскизными планами этажей. Сборные элементы каркасно-щитовой конструкции обеспечивают высокую точность геометрии при монтаже и минимизацию сроков строительства на участке. При разработке проектной документации учитывались требования СП 55.13330 к составу помещений и параметрам микроклимата в индивидуальных жилых домах.

Расчетная схема каркасного здания предусматривает восприятие всех нормативных нагрузок (снеговых, ветровых, полезных) в соответствии с актуализированной редакцией СП 20.13330. Пространственная жесткость каркасника обеспечивается системой стоечно-ригельных рам с диафрагмами жесткости из листовых материалов и устройством постоянных укосин в проблемных узлах. Заводское изготовление деталей домокомплекта на собственном производстве компании гарантирует идентичность проектных решений и реализованных конструкций, что является критически важным для надежности сборного сооружения.

При проектировании данной модели учитывались требования энергоэффективности, установленные СП 50.13330. Расчетные параметры теплозащиты ограждающих конструкций достигаются за счет применения утеплителя в каркасных стенах и чердачном перекрытии. При заказе зимнего варианта исполнения предусматривается увеличение толщины теплоизоляционного слоя и установка энергоэффективных оконных блоков. Проект допускает адаптацию под конкретные условия площадки застройки, включая корректировку планировок, замену типа кровли (двускатной, вальмовой или четырехскатной) и изменение отделочных материалов.

Нормативное обеспечение несущей способности и пространственной жесткости каркасного здания

Расчет несущей способности деревянного каркаса выполнен в соответствии с методиками, изложенными в СП 64.13330 «Деревянные конструкции». Все элементы каркаса: стойки, верхняя и нижняя обвязка, ригели и стропила — рассчитаны на действие продольных и изгибающих усилий с учетом коэффициентов условий работы и длительности нагружения. Сечения пиломатериалов назначались исходя из сортамента по ГОСТ 24454 с проверкой предельно допустимых прогибов и деформаций, что особенно важно для обеспечения устойчивости каркасника с эркерным выносом стен.

Обеспечение пространственной неизменяемости каркасно-щитовой системы достигается постановкой связей жесткости. Согласно требованиям СП 70.13330, все узловые соединения разработаны с учетом передачи расчетных усилий и компенсации температурно-влажностных деформаций древесины. Для соединения элементов домокомплекта применяются стальные зубчатые пластины, нагели, болты и гвоздевые соединения, расчет которых выполнен по несущей способности. Конструктивные решения узлов соответствуют рекомендациям ГОСТ 30974 для соединений деревянных конструкций малоэтажных зданий.

Проектом предусмотрена проверка устойчивости каркасных стен из плоскости. С этой целью в чертежах и схемах монтажа заложена установка постоянных раскосов в углах здания и в местах примыкания эркера. Плитная обшивка из ориентированно-стружечных плит или фанеры, выполняющая функции ветрозащиты, дополнительно включается в работу каркаса на сдвиговые усилия, что повышает жесткость здания и его устойчивость к ветровым нагрузкам, особенно актуальным для открытых участков застройки в Белгородской области.

Основанием для разработки конструктивных реслужений послужили инженерно-геологические изыскания, выполняемые под конкретный участок заказчика. Фундамент здания — как правило, винтовые сваи или мелкозаглубленная лента — рассчитывается по деформациям и несущей способности согласно СП 22.13330. Применение свайно-винтового фундамента позволяет минимизировать объем земляных работ и выполнить монтаж каркасника в сжатые сроки независимо от сезона, что снижает итоговую стоимость строительства для заказчика.

Технология возведения и монтажа домокомплекта: от фундамента до кровли

Организация строительного производства при возведении каркасно-щитового дома №52 осуществляется в строгом соответствии с требованиями СП 48.13330. На начальном этапе производится геодезическая разбивка осей здания и монтаж фундамента. Устройство ростверка по оголовкам винтовых свай или бетонной ленты контролируется по высотным отметкам для исключения перекосов каркаса. После набора прочности бетоном (при ленточном типе) или обвязки оголовков (при свайном) производится антисептирование и укладка гидроизоляционного слоя под нижнюю обвязку каркасника.

Сборка домокомплекта начинается с монтажа стоечно-ригельной каркасной системы первого этажа. Бригада плотников, имеющая опыт работы с аналогичными проектами, выполняет установку угловых и рядовых стоек с шагом, предусмотренным расчетом. Вертикальность и горизонтальность элементов контролируется на каждом этапе. Устройство эркера требует повышенного внимания к точности сопряжения стен под углом, так как это влияет на геометрию всей коробки здания. Временные раскрепления удаляются только после полной фиксации узлов и монтажа плитной обшивки.

После завершения сборки каркаса стен производится установка балок перекрытия и монтаж стропильной системы с выбранным типом кровли — двускатной, вальмовой или четырехскатной. Конструкция кровли включает устройство пароизоляции, контробрешетки, обрешетки и финишного кровельного покрытия. Проектом предусмотрены вентиляционные продухи для удаления конденсата из подкровельного пространства, что продлевает срок службы деревянных элементов стропильной системы. Все пиломатериалы, применяемые при монтаже, проходят обязательную огнезащитную обработку в соответствии с требованиями ФЗ №123 о пожарной безопасности.

Завершающим этапом монтажа каркасника является установка оконных и дверных блоков, а также устройство входных групп. В зимний период для обеспечения возможности отделочных работ и круглогодичного проживания монтируется система отопления и вентиляции. Технологические карты на производство работ учитывают необходимость выдержки деревянных конструкций для стабилизации влажности перед финишной отделкой. Заводская доставка готовых элементов домокомплекта на участок заказчика позволяет избежать подгонки деталей по месту и ускоряет процесс возведения.

Адаптация типового проекта к условиям площадки застройки в Белгородской области

Типовой проект каркасно-щитового дома №52 не является жестко фиксированной конструкцией и допускает внесение изменений, учитывающих геологические и климатические особенности региона строительства. Белгородская область характеризуется определенными значениями нормативной глубины промерзания грунтов и розой ветров, что учитывается при уточнении конструкций фундамента и кровли. Возможна корректировка состава помещений, замена материалов отделки, изменение типа кровли с двускатной на более сложную четырехскатную или вальмовую для улучшения аэродинамики здания.

При заказе индивидуального проекта на базе типового решения выполняется проверочный теплотехнический расчет ограждающих конструкций по условиям эксплуатации Б согласно СП 50.13330. При необходимости производится увеличение толщины утеплителя в каркасных стенах, что позволяет классифицировать дом как зимний, пригодный для постоянного проживания. Узлы примыкания эркера к основному объему здания в этом случае дополнительно прорабатываются для исключения промерзания и образования мостиков холода.

Планировочные решения могут быть скорректированы под нужды конкретной семьи: изменена конфигурация перегородок, добавлены санузлы или гардеробные. Эркер может быть объединен с гостиной или спроектирован как отдельная обеденная зона с увеличенным остеклением. Такие изменения требуют проверки несущей способности каркаса в зоне проема, что выполняется инженерами компании. Все корректировки фиксируются в новых чертежах и схемах, после чего обновленный проект передается в производство для изготовления домокомплекта.

Стоимость строительства в каждом конкретном случае рассчитывается индивидуально, исходя из утвержденной проектной документации, спецификации материалов, объема работ и необходимости доставки. Цена формируется после анализа всех факторов: типа фундамента, сложности кровельных конструкций, выбранных отделочных материалов и дополнительных опций (покраска фасада, терраса, балкон). Прозрачный расчет сметной документации позволяет заказчику контролировать бюджет на всех этапах — от покупки домокомплекта до финишной отделки. Компания предоставляет полный комплекс услуг под ключ, включая получение разрешительной документации, если это требуется по Градостроительному кодексу.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевыми преимуществами такой организации являются: комплексное проектирование и выполнение работ под ключ, разработка нормативно обоснованных конструктивных решений, наличие собственных производственных мощностей и квалифицированных бригад плотников, осуществление технического контроля на всех этапах строительства, предоставление заказчику прозрачного расчета сметной документации и строгое соблюдение регламентированных сроков строительства.
